1.工程概况
施工工地降尘部分约为685米，因施工工地扬尘严重，车辆通过以及有风吹过路面会起扬尘，严重污染工地及周围环境，需要安装一套降尘设备。
2.方案
·机组与管路布置

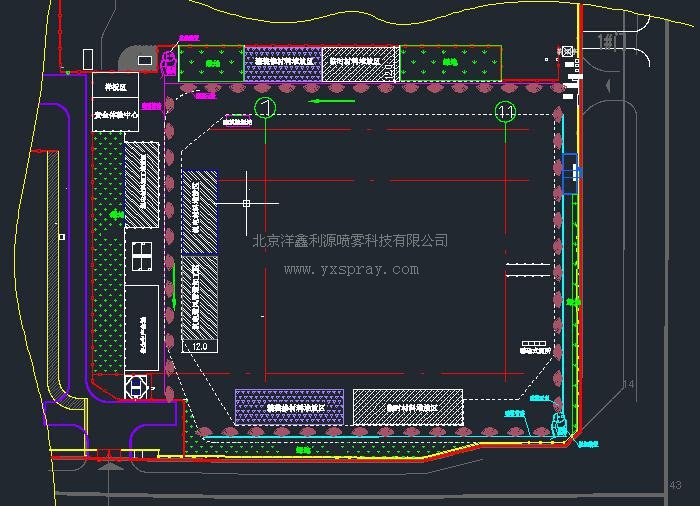

如图一所示，为了达到很好的喷雾降尘效果，在工地对角设计安装两套喷雾降尘机组，分别安装在东南角与西北角；管路的铺设位置是沿工地建筑，铺设一周喷淋管路，，每间隔10米安装一组气、水雾化喷嘴，这种喷嘴的设计结构是采用压缩空气和水通过喷嘴的内部结构进行混合后呈气雾形状喷出，在所覆盖面积内漂浮压住浮沉达到很好的降尘效果。这个喷嘴的优点是覆盖面积大，每个喷嘴覆盖面积大约在30至50平方米。每套喷淋系统需要25个气、水雾化喷嘴，两套系统共用50个气、水雾化喷嘴。
控制系统采用PLC加遥控自动控制喷雾工作时间，分别采用区域工作手动加自动控制两种方案。
施工工地降尘部分约为685米，因施工工地扬尘严重，车辆通过以及有风吹过路面会起扬尘，严重污染工地及周围环境，需要安装一套降尘设备。
2.方案
·机组与管路布置
如图一所示，为了达到很好的喷雾降尘效果，在工地对角设计安装两套喷雾降尘机组，分别安装在东南角与西北角；管路的铺设位置是沿工地建筑，铺设一周喷淋管路，，每间隔10米安装一组气、水雾化喷嘴，这种喷嘴的设计结构是采用压缩空气和水通过喷嘴的内部结构进行混合后呈气雾形状喷出，在所覆盖面积内漂浮压住浮沉达到很好的降尘效果。这个喷嘴的优点是覆盖面积大，每个喷嘴覆盖面积大约在30至50平方米。每套喷淋系统需要25个气、水雾化喷嘴，两套系统共用50个气、水雾化喷嘴。
控制系统采用PLC加遥控自动控制喷雾工作时间，分别采用区域工作手动加自动控制两种方案。
图一 管路布置
·喷嘴与管路的选择

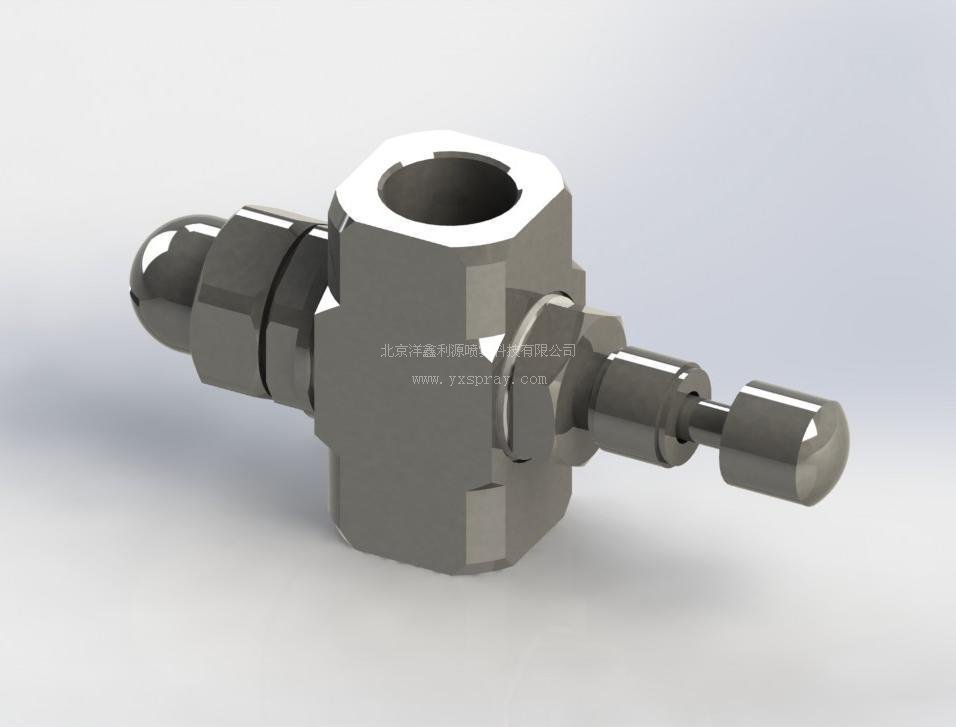

系统采用公司自主创新产品--气、水雾化喷嘴，它通过压缩空气与液体的相互作用，形成微小雾滴喷出。型号是1/4PZ907120B，在0.3mpa下，耗水量为0~90L/h，耗气量为0~7m³/h。外形如下：
系统采用公司自主创新产品--气、水雾化喷嘴，它通过压缩空气与液体的相互作用，形成微小雾滴喷出。型号是1/4PZ907120B，在0.3mpa下，耗水量为0~90L/h，耗气量为0~7m³/h。外形如下：
图二 喷嘴外形
管路选择镀锌管，连接方式采用螺纹连接。而且安装拆卸方便，不易损坏碰坏，寿命长；完全可以二次使用。

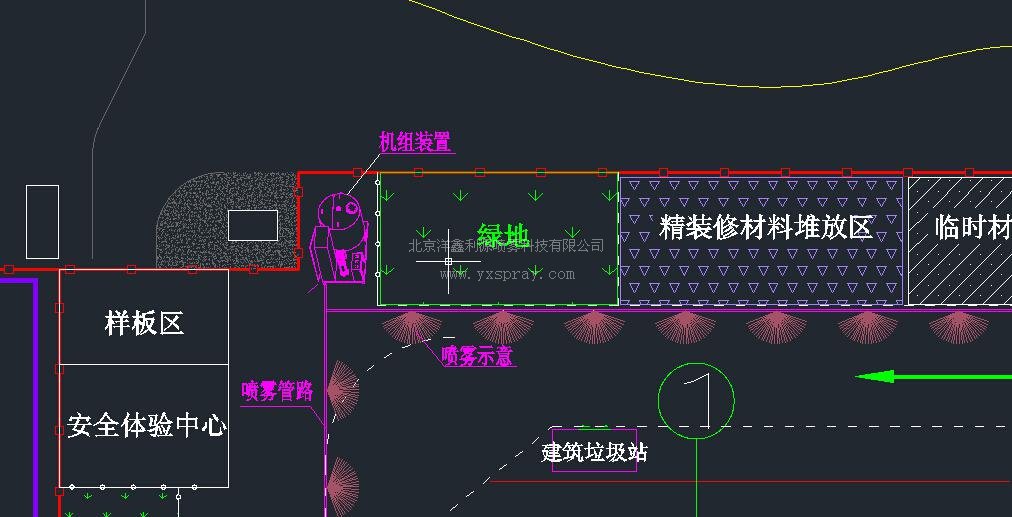

主气管路选择DN40的镀锌管，支气管路选择DN15的镀锌管，选用DN15的镀锌管连接喷嘴。主水管选择DN20的镀锌管，支水管选择DN·15的镀锌管，选用DN15的镀锌管连接喷嘴。如下图：
主气管路选择DN40的镀锌管，支气管路选择DN15的镀锌管，选用DN15的镀锌管连接喷嘴。主水管选择DN20的镀锌管，支水管选择DN·15的镀锌管，选用DN15的镀锌管连接喷嘴。如下图：
图三 管路喷嘴安装布置
·机组配置

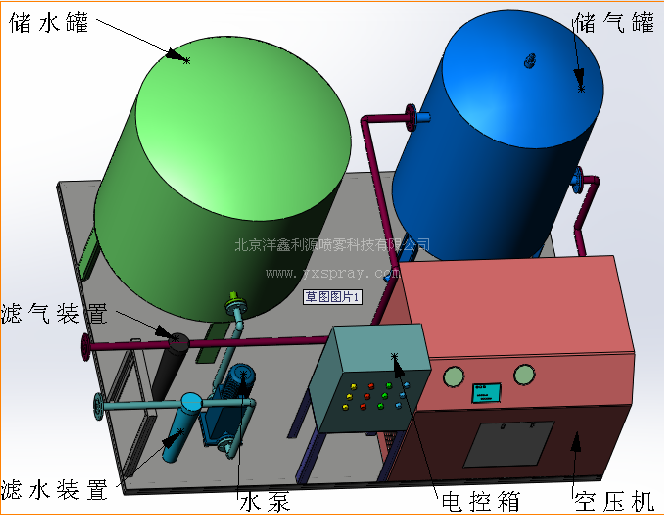

水泵选择的是多级离心泵，流量为5m³/h，杨程为50m，功率为10KW。空压机选择微油活塞空压机，排气量是4.0m³/min，压力为1.5mpa，功率为22KW。选用3m³储气罐，保证设备的正常运行。电控系统可
以手动开关，也可以自动开关方式。
水泵选择的是多级离心泵，流量为5m³/h，杨程为50m，功率为10KW。空压机选择微油活塞空压机，排气量是4.0m³/min，压力为1.5mpa，功率为22KW。选用3m³储气罐，保证设备的正常运行。电控系统可
以手动开关，也可以自动开关方式。
图四 机组示意图
·管路与喷嘴的安装

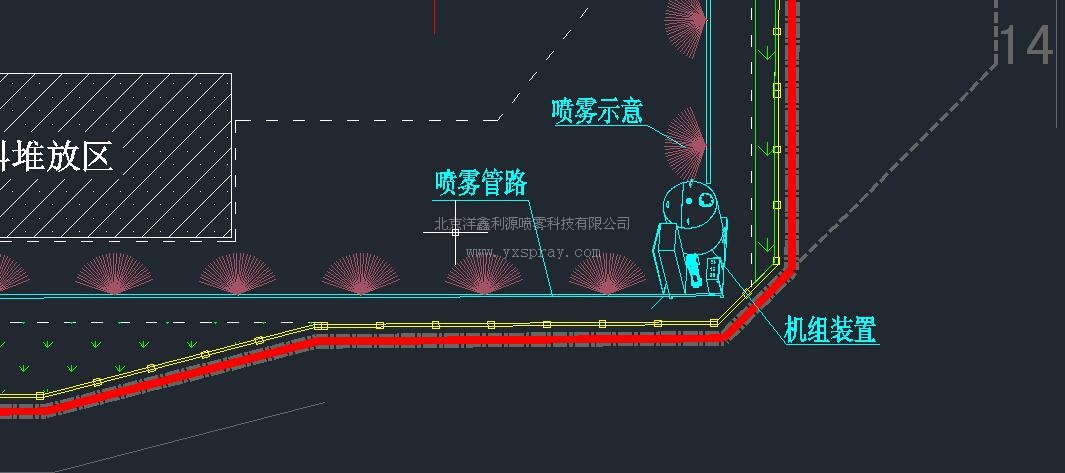

空压机出气口由法兰连接DN50镀锌管主气管路，后分成DN40支气管路。水泵出水口连接DN20的镀锌管主水管，后分成DN15的支水管。只管路上每间隔10米安装一个气、水雾化喷嘴。如下图
空压机出气口由法兰连接DN50镀锌管主气管路，后分成DN40支气管路。水泵出水口连接DN20的镀锌管主水管，后分成DN15的支水管。只管路上每间隔10米安装一个气、水雾化喷嘴。如下图
图5 喷雾示意
注：本设计是初定方案，后期沟通修改补充，一切以最终方案为准。
